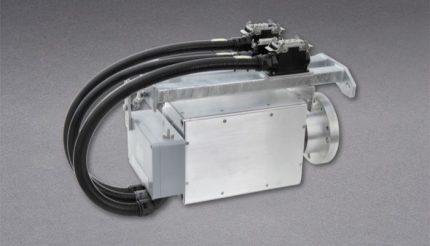

Контактные кольца Moog

Контактные кольца Moog относятся к токосъёмным устройствам, которые передают электрическую мощность и сигналы между неподвижной и вращающейся частью оборудования. В англоязычной документации для этого класса используется термин slip rings: он важен при сопоставлении русской taxonomy, маркировки изделий и технических материалов производителя.

Роль в вращающемся узле

Slip ring не является приводом, редуктором или датчиком положения. Его роль состоит в том, чтобы сохранить электрический канал через вращающийся интерфейс, где кабель нельзя просто уложить без перекручивания. Контактное кольцо не преобразует сигнал и не управляет нагрузкой; оно поддерживает электрическую непрерывность цепи между stationary и rotating structures. В такой цепи контактное кольцо связывает питание, сигнальные линии, интерфейсы передачи данных, датчики, исполнительные устройства и систему управления, сохраняя возможность периодического или непрерывного вращения.

Для портфеля Moog подтверждены разные области применения контактных колец: commercial/industrial, aerospace/defense, wind, marine и специализированные задачи. На общем уровне это не означает одинаковую конструкцию для всех исполнений. Коммерческие компактные изделия, крупные кольца большого диаметра, through-bore решения, высокоскоростные капсулы и специализированные отраслевые варианты выбирают по разным инженерным ограничениям.

Параметры выбора

Подбор начинают с числа цепей, разделения power и signal channels, тока, напряжения, типа передаваемых сигналов, требований к data transmission, скорости вращения, габаритов, mounting, допустимого внешнего диаметра и условий эксплуатации. Если через центр узла должен проходить вал, гидравлическая или пневматическая линия, отдельно проверяют through-bore requirement и доступное пространство.

Электрическая часть не сводится к суммарному току. Важно понимать, какие цепи являются силовыми, какие работают с аналоговым или цифровым сигналом, требуется ли экранирование, как проложен кабель, где находится заземление и какие помехи может получить контроллер. Для data-линий дополнительно проверяют интерфейс, полосу, структуру контактов и допустимость выбранного исполнения для конкретной схемы.

Данные для замены и закупки

Для заявки фиксируют артикул или модель, количество каналов, ток и напряжение по каждой группе цепей, скорость вращения, режим работы, диаметр отверстия или общий диаметр, тип монтажа, кабельные выводы, среду эксплуатации, требования к сигналам и сведения о старом узле. Такой набор данных помогает отличить общее контактное кольцо Moog от дочерних задач: компактной установки, high-speed rotation, большого диаметра, сквозного отверстия, ветроэнергетики или морской техники.
