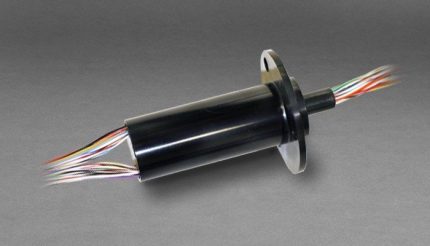

Компактные контактные кольца — это конструктивный класс slip ring для передачи электрической мощности и/или сигналов между неподвижной проводкой и вращающимся узлом при ограниченном монтажном пространстве. В машине такой узел работает в цепочке stationary wiring / structure → slip ring → rotating assembly: неподвижная часть подключает питание, контроллер, датчики или сигнальные линии, а вращающаяся часть сохраняет электрическое соединение без скручивания кабеля во время поворота.

Роль compact slip ring в машине

Контактное кольцо не формирует управление приводом и не измеряет положение; его функция состоит в поддержании электрической непрерывности цепей через rotating interface. Оно связывает power circuits, signal circuits, data channel, кабельные выводы, заземление, экранирование и элементы системы управления с механизмом, который вращается относительно неподвижной конструкции.

Компактное исполнение выбирают тогда, когда внешний диаметр, осевая длина, кабельный выход или общий installation envelope ограничены. Это отдельный selection intent: инженер ищет не самый быстрый узел, не обязательно through-bore конструкцию и не exact model pair, а slip ring, который можно встроить в плотную механику без потери нужных цепей питания, сигналов и data transmission.

Границы компактной группы Moog

В группу Moog Compact Slip Ring Capsules входят разные product examples, включая SRA-73574, SRA-73587, SRA-73625, SRA-73762 и AC6310. Эта группа объединяет изделия по компактному конструктивному исполнению, а не по одной отрасли применения, максимальной скорости вращения, центральному отверстию или одной паре моделей. Поэтому compact package остаётся главным признаком, а параметры каждого исполнения проверяют отдельно.

Для SRA-73625 указаны compact design, 18 circuits, 2 A и up to 100 rpm in listed configuration. Для SRA-73762 встречаются listed configurations на 12 / 18 / 24 circuits, 2 A и up to 250 rpm. Эти числовые данные полезны как product-specific examples: они показывают, какие параметры нужно читать в документации, но не становятся общей характеристикой всего compact portfolio.

Отличие от high-speed, through-bore и SRA-73574 / SRA-73587

Высокоскоростные капсульные контактные кольца оценивают прежде всего по rotational speed, механической балансировке, нагреву и работе контакта при rpm. Контактные кольца со сквозным отверстием выбирают по central bore, через который может проходить вал, hydraulic line или pneumatic line. Компактные контактные кольца в первую очередь решают задачу малого mounting volume, хотя отдельное изделие может одновременно иметь compact dimensions, through-bore feature или требования по speed.

SRA-73574 / SRA-73587 относятся к более узкому model-pair уровню. Для такой страницы важны различия конкретных circuit configurations, current groups, voltage, speed и contact material. В более широкой compact группе эти модели не должны вытеснять SRA-73625, SRA-73762, AC6310 и другие compact slip ring capsules, потому что инженерный выбор начинается с envelope и electrical circuit map, а затем переходит к model code.

Что учитывать при подборе

При выборе compact slip ring фиксируют наружный диаметр, осевую длину, доступный монтажный объём, number of circuits, разделение силовых и сигнальных цепей, ток, напряжение, скорость вращения, наличие или отсутствие through bore, тип analog/digital signals, требования к data transmission, mounting, cable exit, connector, shielding, grounding, электромагнитную совместимость, температуру, вибрацию и условия эксплуатации.

Для замены и закупки нужны артикул, model code, фотографии маркировки, схема подключения, назначение каждого канала, параметры питания, рабочий цикл, сведения о контроллере, датчиках, исполнительных устройствах, приводе или двигателе поворотного механизма, а также ограничения, которые нельзя менять без переработки конструкции. Такой набор данных помогает отличить компактное контактное кольцо от parent commercial/industrial группы и от соседних страниц, где главным признаком являются скорость, сквозное отверстие или конкретная модель.
