Контактные кольца со сквозным отверстием

Контактные кольца со сквозным отверстием Moog

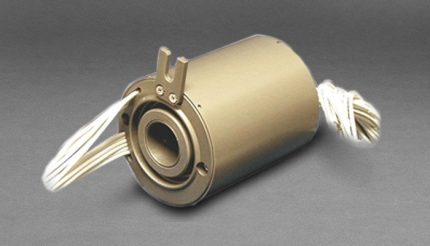

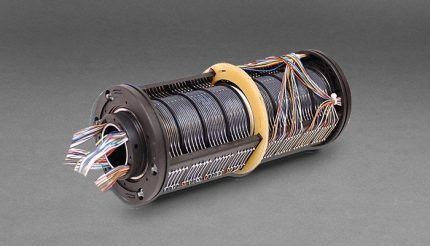

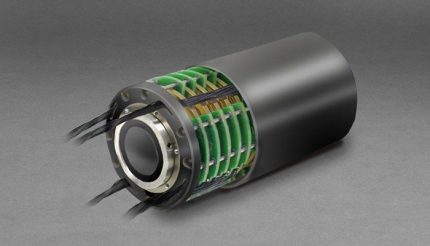

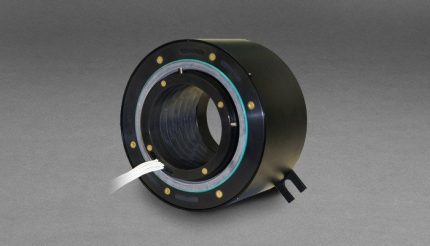

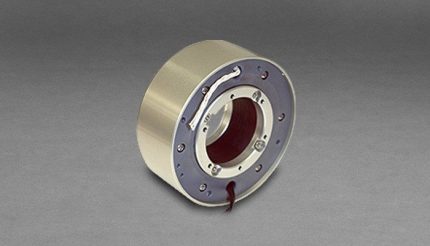

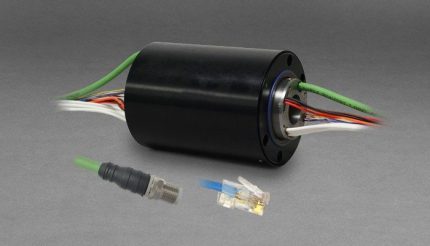

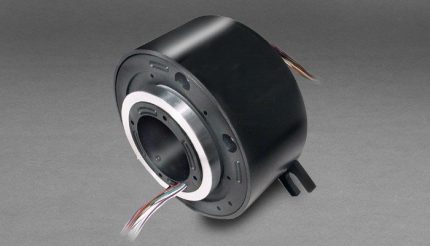

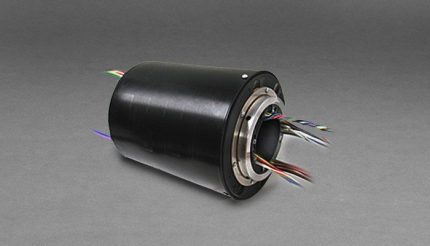

Контактные кольца со сквозным отверстием Moog выбирают, когда через центр вращающегося узла должен проходить вал, hydraulic line, pneumatic line или другой concentric элемент. Для такого slip ring главным становится through-bore architecture: электрическая передача power, signal и data должна сочетаться с unobstructed central opening.

Роль центрального отверстия

Through-bore slip rings Moog имеют unobstructed central opening. Это отверстие может предоставить место для concentric shaft, hydraulic lines или pneumatic lines depending on system design. Поэтому подбор начинается с механической схемы: какой объект проходит через центр, какой нужен bore diameter, сколько остаётся места под корпус, как крепится вращающаяся часть и где выводятся кабели.

Through-bore исполнение не обязательно является большим по общему диаметру и не обязательно относится к high-speed группе. Центральный проход - это отдельное ограничение интеграции. Один product может одновременно быть compact, high-speed или промышленным, но логика выбора сохраняет фокус на bore, outer diameter, mounting, routing и сохранении электрических цепей вокруг отверстия.

Ориентиры по конкретным моделям

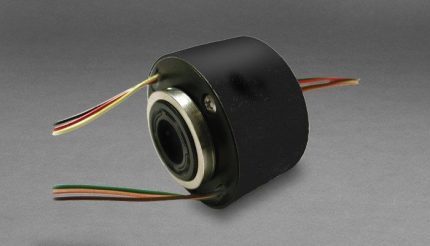

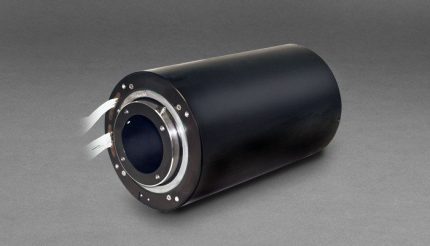

Для SRA-73683 указаны 1/2 inch through bore, 6 / 12 / 18 / 24 circuits, 2 A per ring, 210 VAC и 250 rpm. Для SRA-73830 в official product guide указаны 1/2 inch through bore, 2 to 22 circuits, 2 A / 8 A configurations, 210 / 240 VAC и 250 rpm. Для AC7296 указаны 1 inch through bore, up to 500 rpm, different signal/power circuit options и IP65 sealing in the official product version.

Эти model-specific values помогают подготовить запрос, но не описывают все contact rings with through bores. Для каждого исполнения отдельно проверяют circuit count, распределение current, voltage, скорость, требования к data transmission, тип контакта, кабельные хвосты, допустимую механическую нагрузку, sealing и условия эксплуатации.

Что проверять перед закупкой

В спецификацию включают bore diameter, размер shaft или трубопроводов, outer diameter, монтаж, rpm, количество цепей, power/signal split, ток и напряжение по группам, интерфейс данных, shielding, grounding, кабельную трассу, рабочую среду и ограничения по замене. В системе управления такие изделия могут связывать контроллер, датчики, привод, двигатель поворотного механизма, исполнительные цепи и силовое питание с вращающейся частью. При модернизации важно убедиться, что новое сквозное отверстие не конфликтует с существующей механикой, а электрическая схема сохраняет назначение каждого канала без переноса параметров с компактных или large-diameter страниц.
