Контактные кольца регулировки шага WP7286

Контактные кольца регулировки шага WP7286

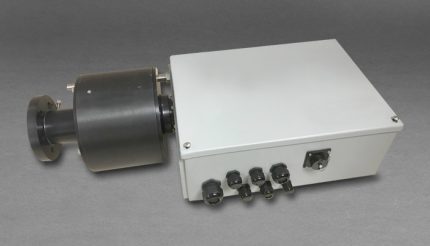

Контактные кольца регулировки шага WP7286 относятся к series-level pitch slip rings для GE wind turbines. Такой узел стоит в электрическом интерфейсе системы изменения угла лопастей: неподвижная проводка турбины, контроллер движения, цепи питания, датчики и сервисная диагностика должны быть связаны с вращающейся частью pitch mechanism через контактную систему, клеммы и кабельную разводку.

Функция в контуре регулирования шага

В pitch-control assembly контроллер формирует команду регулирования, двигатель или привод выполняет механическое перемещение, а slip ring не управляет лопастью напрямую; он передаёт электрические цепи через вращение. Поэтому роль изделия оценивают по номинальному току, напряжению, схеме подключения, grouping of circuits, клеммным блокам, редуктору, монтажной посадке, заземлению, экранированию и условиям эксплуатации.

Для этой replacement family важны existing gearbox fit и terminal blocks matched to turbine wiring. Если suffix, terminal map, cable route, enclosure или mounting geometry отличаются от установленного узла, параметризация привода, аварийная диагностика и обслуживание pitch system могут потребовать дополнительной проверки. Совпадение общего назначения без сверки исполнения не является достаточным критерием замены.

Исполнения и номинальные данные

К documented variants относятся WP7286-2N, WP7286-ESS, WP7286-4N и WP7286-5N. WP7286-2N связан с 65 A, 400 V и 23.13 kg; WP7286-ESS — с 30 A, 600 V и 23.13 kg; WP7286-4N — со 100 A, 400 V и 25.40 kg; WP7286-5N — со 100 A, 400 V и 26.80 kg. Эти значения используют как model-specific данные для проверки конкретного suffix.

Для listed variants также зафиксированы -40 to +80 °C operating temperature и IP65 enclosure sealing. Relevant versions связаны с fiber-brush technology, sealed slip-ring enclosure, heater option, no lubrication requirement и long brush/ring life. Такие сведения нужны для технической спецификации, но их не переносят на все контактные кольца для ветроэнергетики без проверки exact product documentation.

Граница относительно wind-turbine parent

Широкая группа контактных колец для ветряных турбин описывает application branch: передачу power, signal или data circuits через rotating interface в составе turbine system. Эта страница уже сужает выбор до WP7286 replacement configuration, где главным становится suffix, GE turbine platform, gearbox interface, terminal arrangement, IP65 enclosure, heater requirement, масса и электрические номиналы.

Construction-led группы вроде miniature capsule или compact slip rings решают другие задачи: малый installation envelope, плотность цепей, диаметр, длина корпуса и wiring exit. Pitch-control family отличается не размерами как таковыми, а назначением в системе регулирования шага, где критичны схема подключения, механическая посадка, тепловой режим, доступ к обслуживанию и сохранение исходной turbine wiring logic.

Что проверять перед заказом

Для закупки специалисту по закупке или инженеру нужны артикул, exact suffix, паспорт или фотография маркировки, модель GE wind turbine, схема подключения, число цепей, номинальный ток, напряжение, тип сигналов, кабель и разъём, клеммная раскладка, требования к заземлению и экранированию, рабочий цикл, температура, enclosure condition, heater need, сервисный доступ и ограничения по простою.

При модернизации или аварийной замене дополнительно сверяют код исполнения, механическую нагрузку на кабель, инерцию вращающегося узла, возможные ошибки pitch-control wiring, состояние уплотнений и требования электромагнитной совместимости. Такой набор данных отделяет корректный WP7286 pitch slip ring от похожего rotary electrical joint, который может не совпасть по подключению, массе, монтажу или номиналам.
