Стандартные контактные кольца для судов и лебёдок
Стандартные контактные кольца для судов и лебёдок Moog для передачи питания, сигналов и данных между неподвижными и вращающимися узлами. В разделе представлены капсульные, крупногабаритные, высокоскоростные и отраслевые решения для промышленности, энергетики и морской техники.
Показаны все результаты (5)

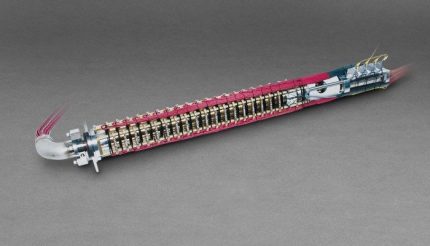

130
Model 129 Winch Slip Ring
Model 129 Winch Slip Ring — Максимум 125 A за проход, параллельное подключение для более высокого тока и максимум 7200 VAC. Рабочая температура составляет от -20° C до + 55° C, номинальное контактное сопротивление 20 мОм и минимальное сопротивление изоляции 500 МОм @ 1 кВ постоянного тока, в зависимости от типа провода.

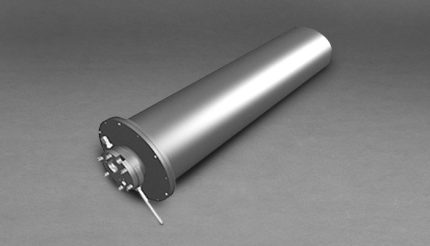

Model 159 Winch Slip Ring
Model 159 Winch Slip Ring — Максимум 60 A за проход, параллельное подключение для более высокого тока и максимальный общий ток 1000 A*. Максимальная частота вращения 50 в непрерывном режиме, максимальная 7200 VAC, рабочая температура от -20° C до + 55° C, герметизация IP66, за исключением выводов для гибких выводов.
Model 176 Winch Slip Ring
Model 176 Winch Slip Ring — Максимальный 20 A за проход и максимальный общий ток 720 A*, с максимальными 7200 VAC и максимальными 50 об/мин при непрерывной работе. Корпус из нержавеющей стали (304), герметизированный по IP66, за исключением выводов для косичек, размером (OD) 5.52" 140 мм и без сквозного отверстия.
Model 180 Winch Slip Ring
Подберем оборудование по вашему запросу!
- Проверим наличие
- Подготовим КП
- Сообщим сроки и стоимость
Стандартные контактные кольца для судов и лебёдок Moog
Стандартные контактные кольца для судов и лебёдок Moog относятся к Standard Marine and Winch Slip Rings: это семейство slip-ring products для marine и winch mechanisms, где power и signal circuits должны проходить через вращающуюся часть механизма. В отличие от широкой marine application branch, здесь выбор начинается с exact model, circuit configuration, тока, напряжения, скорости вращения, корпуса, уплотнения и кабельных выводов.
Стандартное marine/winch семейство
Moog официально выделяет Standard Marine and Winch Slip Rings; среди relevant models указаны 129, 130, 159, 176 и 180. Такие изделия рассматривают для судовых лебёдок, cable handling, deck machinery и других rotating assemblies, где неподвижный controller, питание, датчики, диагностика, разъёмы и кабельная система должны быть связаны с вращающимся барабаном или механизмом.
Функция контактного кольца в этой группе не сводится к слову "морское". Оно должно соответствовать electrical map: сколько circuits требуется, какие из них силовые, какие сигнальные, какой current per pass допустим, какое total current ограничение имеет сборка, какое voltage нужно цепи, какая continuous speed допустима и как выполнены housing, pigtail exits, terminal interface, grounding и shielding.
Модельные примеры и границы значений
Для Model 176 указаны maximum voltage 7200 VAC, maximum current 20 A per pass, maximum total current 720 A subject to configuration/duty conditions, maximum continuous rotational speed 50 rpm, stainless-steel 304 housing, sealing IP66 except pigtail exits в documented version и operating temperature -20 °C to +55 °C с caveats по варианту и сертификации. Эти данные относятся к Model 176 и не описывают каждое marine slip ring Moog.

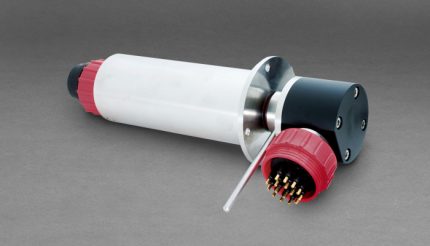

Для Model 180 указаны maximum 7 A per pass, maximum 100 A total current, maximum 1000 VAC, maximum 100 rpm continuous и approximately 72.4 mm outer diameter в documented standard configuration. Для Model 159 указаны maximum 60 A per pass, maximum total current up to 1000 A depending on configuration/duty, maximum 7200 VAC и maximum 50 rpm continuous. При сравнении моделей нельзя объединять эти values в одну универсальную спецификацию.
Подбор, замена и проверка совместимости
Для standard marine/winch replacement важны exact model 129, 130, 159, 176 или 180, число цепей, распределение power/signal, ток на проход, total current, voltage, rpm, operating temperature, enclosure, sealing, корпус, cable exit, pigtails, connector или клеммы, монтажные размеры, mechanical load, duty cycle и условия среды. Если старая лебёдка имеет нестандартную распиновку или limited installation envelope, замена по одному названию семейства создаёт риск неправильного подключения.
При закупке собирают part number, паспорт, фотографии nameplate, чертёж mounting, схему wiring, список каналов, требования по power supply, сигналам, диагностике, защите кабеля и сервисному доступу. Так standard marine/winch branch остаётся отличимой от broader marine portfolio: 3197 посвящена конкретному семейству и модельным конфигурациям, а не всему набору морских rotating solutions.
