Контактные кольца для нефтегазовых скважин

Контактные кольца для нефтегазовых скважин Moog

Контактные кольца для нефтегазовых скважин Moog относятся к oilfield/downhole slip rings для вращающихся узлов скважинного оборудования. В таких сборках rotary electrical interface передаёт питание, измерительные сигналы и data lines между неподвижной частью инструмента и вращающимся механизмом, а выбор определяется температурой, давлением, диаметром инструмента, hollow bore, количеством каналов, номинальным током, напряжением питания, скоростью вращения и рабочим циклом.

Инженерная роль в downhole assembly

Moog выделяет Oilfield - Downhole Slip Rings как отдельный портфель для top drives, coil tubing, winches, measuring/logging while drilling, wireline operations и downhole tools. Наличие лебёдок среди application examples не делает эту ветку судовой: для нефтегазовой скважины критичны high-temperature/high-pressure environment, герметизация, механическая нагрузка, маслонаполненный или скважинный контекст, тепловой режим и ограниченное место установки.

Slip ring в таком узле не формирует момент, не регулирует скорость и не выполняет позиционирование. Его функция уже: сохранить electrical continuity для силовых цепей, аналогового сигнала, цифровой коммуникации, датчика, диагностического модуля, обратной связи, контроллера движения, двигателя или другого исполнительного оборудования, если такая цепь предусмотрена конкретной конструкцией инструмента. Поэтому схема подключения, экранирование, заземление, разъём, клеммы и электромагнитная совместимость проверяются вместе с механическим envelope.

Model 303 как downhole family

Model 303 описывает family of electrical slip-ring products for high-temperature/high-pressure downhole environments. Внутри Model 303 различают 303 Miniature Bore, 303 Large Bore и 303 High Voltage 20-Channel. Эти исполнения решают разные задачи по bore size, voltage, current per channel, number of channels и rpm, поэтому параметры Model 303 нельзя объединять в одну универсальную строку спецификации.

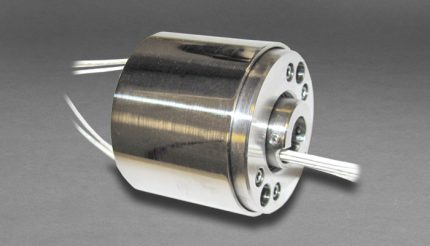

Для 303 Miniature Bore указаны up to 600 rpm standard, 200 °C standard, 25 kpsi / approximately 1700 bar, up to 8 channels, 250-500 VAC standard, up to 2 A per channel и hollow bore approximately 0.375 in / 9.5 mm. Такое исполнение рассматривают, когда важны малый проходной диаметр, компактная геометрия и ограниченное число electrical channels.

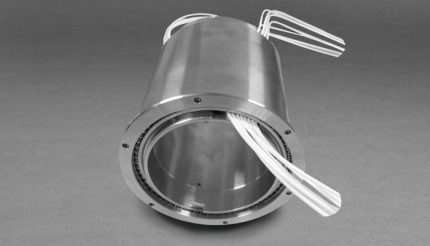

Для 303 Large Bore указаны up to 300 rpm standard, 200 °C standard, 25 kpsi / approximately 1700 bar, 8 channels, up to 100 VAC standard, 10 A per channel и hollow bore approximately 3.5 in / 88.9 mm. Это отдельная конфигурация Model 303 с большим центральным проходом; её нельзя подбирать по speed и voltage данным Miniature Bore.

Для 303 High Voltage 20-Channel указаны 20 rpm standard, 200 °C standard, 25 kpsi, up to 20 channels, up to 1 kVAC и up to 5 A per channel. Здесь главным становится сочетание high-voltage requirement и большего числа каналов, а не максимальная скорость. Miniature Bore speed не переносится на High Voltage 20-Channel, а current 10 A per channel из Large Bore не относится к Miniature Bore.

Подбор, замена и исходные данные для заявки

Для подбора фиксируют exact Model 303 configuration, артикул, код исполнения, паспорт, фотографию маркировки, назначение инструмента, pressure rating, temperature requirement, hollow-bore dimension, outer diameter, длину сборки, rpm, nominal current, voltage, channel map, тип сигнала, требования к data integrity, кабель, разъём, клеммную раскладку, условия монтажа, sealing, grounding, shielding, thermal limits и сервисный доступ.

При замене дополнительно сверяют схему подключения, назначение каждого канала, параметры контроллера, sensor или telemetry interface, аварии и код ошибки старого узла, следы перегрева, состояние изоляции, требования к модернизации и ограничения по совместимости с существующим downhole tool. Такая проверка отделяет 3210 от общего портфеля контактных колец Moog, through-bore construction и Standard Marine and Winch Slip Rings: здесь решающими остаются HTHP среда, configuration of Model 303 и электрическая карта скважинного инструмента.
