Миниатюрные капсульные контактные кольца

Миниатюрные капсульные контактные кольца Moog

Миниатюрные капсульные контактные кольца Moog относятся к группе Miniature Slip Ring Capsules: это компактные slip-ring assemblies для передачи питания, сигналов или данных через малый вращающийся интерфейс. Их рассматривают там, где stationary wiring, controller, sensor lines или payload electronics должны оставаться электрически связанными с rotating shaft, gimbal, scanner, camera platform или другим малогабаритным поворотным узлом.

Роль miniature capsule в системе

Капсульное контактное кольцо работает как rotary electrical interface, а не как привод, датчик или блок управления. Внутри машины оно связывает неподвижный harness, источник питания, I/O контроллера, сигнальные кабели, экранирование и заземление с вращающейся частью, где могут находиться датчики, камера, антенна, измерительный модуль или исполнительный механизм. Такая роль требует учитывать не только diameter, но и electrical map, cable routing, contact resistance, isolation, grounding и mechanical support.

В зависимости от конструкции miniature capsule может включать rotor, brush blocks, frame, ball bearings и protective cover. Эти элементы образуют законченный узел, который встраивают в ограниченный installation envelope. Поэтому инженерный компромисс отличается от обычных промышленных контактных колец: нужно сохранить нужное число circuits и качество передачи при малом диаметре, короткой осевой длине, ограниченной массе и плотной разводке проводов.

Связь с моделями и параметрами

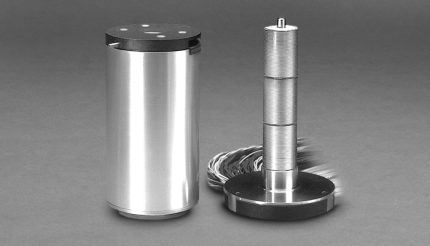

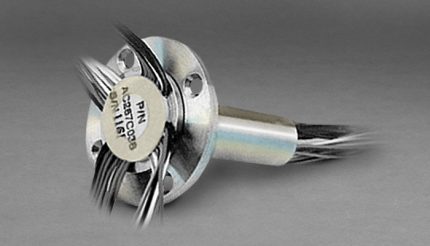

В miniature capsule direction встречаются RE4815, RK4288, AC6292, AC264, AC267 и M Series. Эти названия помогают сузить поиск, но не заменяют проверку exact model. Для RE4815 указаны 32 circuits, 1 A, 50 V AC / V DC, 600 rpm и приблизительно 12.7 mm diameter; это пример компактной конфигурации с малым внешним диаметром.

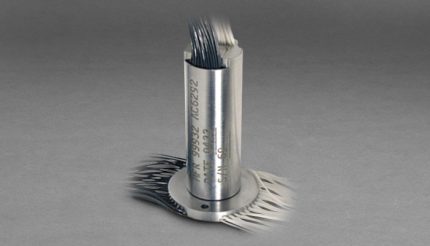

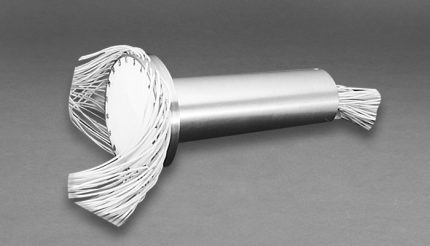

Для RK4288 указаны 95 circuits, 0.8 A, 70 VDC, 40 rpm и приблизительно 38.1 mm diameter. Для AC6292 указаны 80 circuits, 1 A, 100 VDC, 40 rpm, приблизительно 17.2 mm diameter и gold-on-gold sliding contact technology. Эти данные относятся к конкретным изделиям: circuit count, ток, voltage, rpm, diameter и contact material нельзя переносить на всю группу miniature capsules без проверки документации.

Отличие от соседних групп

Миниатюрное капсульное исполнение отличается от aerospace/defense parent тем, что главным признаком является compact capsule construction, а не отрасль применения. Оно отличается от high-speed capsule pages тем, что speed не является единственным selection driver. От through-bore slip rings оно отличается отсутствием обязательного центрального отверстия: в miniature capsule важнее плотная компоновка rotor/brush assembly, кабельные выводы и набор электрических цепей в малом корпусе.

Такая граница особенно важна при сравнении изделий для UAV, airborne camera platform или gimballed inertial-navigation axis. Одному проекту может требоваться малый диаметр, другому — больше circuits, третьему — gold-on-gold contact, а четвёртому — совместимость с конкретным разъёмом и кабельным хвостом. Название miniature capsule только задаёт начальную конструктивную область.

Что уточнять перед подбором

Для закупки и замены фиксируют series/model code, наружный диаметр, осевую длину, массу, число цепей, power/signal/data split, ток и напряжение по каждой группе, допустимую скорость вращения, duty cycle, signal type, shielding, grounding, connector или flying leads, orientation, mounting, bearing support, рабочую температуру, вибрацию и доступный volume внутри механизма.

Также нужны фотографии старого узла, схема распиновки, назначение каждого канала, требования к data integrity, ограничения по bending radius кабеля, допустимый torque drag и информация о связанной электронике. Это помогает отличить miniature capsule от внешне похожих compact slip rings и выбрать изделие по реальным электрическим и механическим ограничениям, а не только по короткому названию категории.
