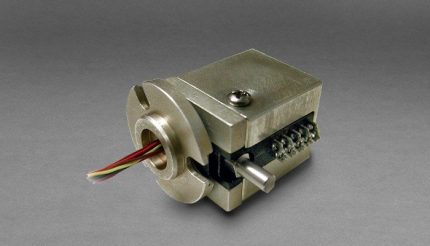

Высокоскоростные капсульные контактные кольца Moog

Высокоскоростные капсульные контактные кольца Moog относятся к slip ring assemblies, где главным ограничением становится скорость вращения. Они передают питание и сигналы через rotating interface, но в отличие от обычного промышленного подбора здесь особенно внимательно проверяют rpm, балансировку, нагрев, контактную систему, bearing load, mounting и ресурс при заданном рабочем цикле.

Почему скорость меняет подбор

При высокой скорости контактное кольцо работает как электрический и механический узел одновременно. Система должна сохранять цепи питания, аналоговые или цифровые сигналы и data channel, пока вращающаяся часть движется с заданной частотой. Увеличение rpm влияет на трение, температуру, стабильность контакта, шум в сигнальной цепи, кабельные выводы и требования к монтажной соосности.

В составе Moog High Speed Slip Ring Capsules встречаются разные исполнения, поэтому скорость нельзя переносить с одного model code на другой. EC3848 связан с конфигурациями до 10,000 rpm, без through bore, с числом цепей до 10 и током до 1 A maximum per ring. Для AC6231 и AC6266 указаны through-bore high-speed capsule, скорость до 2500 rpm, 1.5 inch through bore, 220 VAC и ток 15 A per circuit; AC6231 относится к 8 circuits, AC6266 - к 4 circuits.

High-speed и through-bore как разные признаки

Высокая скорость не означает наличие сквозного отверстия. EC3848 описан как исполнение без through bore, тогда как AC6231 и AC6266 относятся к high-speed capsule со сквозным отверстием. Поэтому при выборе отдельно задают mechanical package: нужен ли центральный проход под вал, pneumatic line или hydraulic line, какой допустим outer diameter и как изделие крепится к вращающейся части.

Электрическая спецификация должна разделять силовые цепи и сигнальные каналы. Для низкотоковых сигналов важны contact noise, экранирование, grounding, тип кабеля и близость к силовым проводникам. Для power circuits проверяют current, voltage, нагрев, допустимую нагрузку и режим работы. Если через кольцо проходят data-линии, дополнительно уточняют интерфейс и требования к качеству передачи.

Данные для заказа и замены

В запросе указывают точную модель EC3848, AC6231, AC6266 или другой part number, требуемую скорость вращения, число цепей, ток и напряжение по группам, наличие through bore, диаметр отверстия, монтаж, кабельные выводы, рабочую среду, ограничение по температуре и expected duty cycle. Для замены полезны фотографии маркировки, схема подключения, причина отказа, симптомы по сигналу или питанию, а также данные о механической нагрузке и допустимой остановке оборудования.
