| Рабочая скорость |
500 rpm* |
|---|---|
| Количество цепей |
2 A signal in multiples of 12 up to 72 10 A power in multiples of 6 up to 36 25 A power in multiples of 3 up to 18 |
| Свинцовый провод |
26 AWG signal , 16 or 12 AWG power , 12 inches (300 mm) |
| Напряжение |
240 VDC signal / 600 VDC power |
| Рабочая температура |
-40°C to +80°C |
| Контактный материал |
Silver rings with fiber brushes |
| Шум |
100 milliohms max |
| Сквозное отверстие |
1" |
| Размер: Д x Д, дюймы (мм) |
3.9 x 2.96 — 7.64 (99.06 x 75.18 — 194.05) |
| Схемы |
3 to 72 |
| Текущий |
Signal , 10 and 25 amps |
| Оперативная скорость |
500 rpm |
AC7296

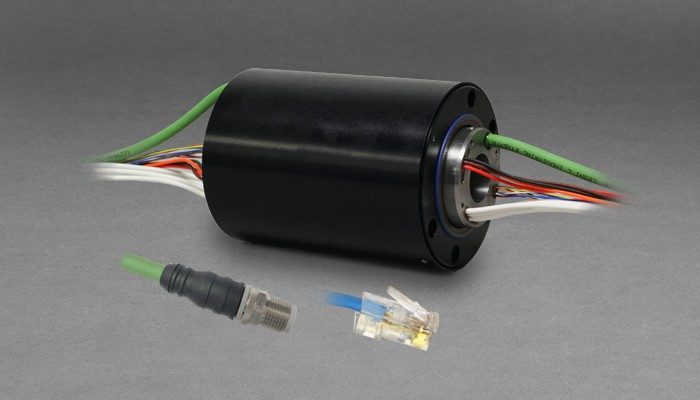

AC7296 — Токосъемное кольцо со сквозным отверстием для сигнальных усилителей 10 и 25. Он указан для 500 об/мин, сигнала 240 VDC / питания 600 VDC и цепей от 3 до 72, с серебряными кольцами с волоконными щетками и 26 Сигнал AWG, 16 или 12 AWG, силовой провод 12 в дюймах (300 мм).
Характеристики
