| Параметр |
Performance |
|---|---|
| Материалы конструкции |
Mostly Stainless Steel |
| MEOP / Доказательство / Разрывное давление |
5000 / 7500 / 12500 psia (344 / 517 / 861 bar) |
| Минимальное входное рабочее давление |
700 psia (48.3 bar) |
| Внутренняя утечка |
< 1 x 10 -3 sccs GHe |
| Внешняя утечка |
< 1 x 10 -3 sccs GHe |
| Регулируемое давление |
500 ± 50 psia (34.5 ± 3.45 bar) |
| Давление блокировки |
625 psig (43.1 bar) max |
| Скорость потока |
0.0396 lbm/s (17.96 g/s) GN 2 0.0153 lbm/s (6.93 g/s) GHe |
| Термальный |
-20 to 120°F (-29 to 49°C) operational |
| Жизнь |
500 operating cycles |
| Масса |
1.7 lbm (0.77 kg) |
| Наследство |
Currently in development |

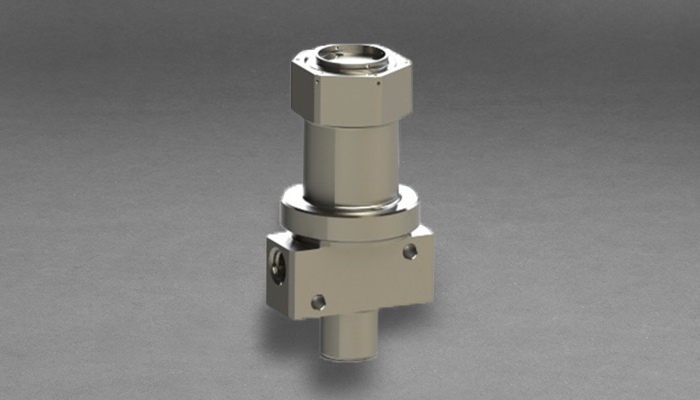

High Pressure Mechanical Regulator
High Pressure Mechanical Regulator — Скорость потока составляет 0.0396 фунт/с (17.96 г/с) GN 2 и 0.0153 фунт/с (6.93 г/с) GHe. Другие перечисленные значения включают регулируемое давление 500 ± 50 фунтов на квадратный дюйм (34.5 ± 3.45 бар), минимальное рабочее давление на входе 700 фунтов на квадратный дюйм (48.3 бар) и массу 1.7 фунтов на квадратный дюйм. (0.77 кг).
Характеристики
