| Интерфейс |
Quantity |
|---|---|
| RS422 (Техас) |
92 |
| RS422 (Прием) |
92 |
| LVDS (Техас) |
10 |
| LVDS (Прием) |
10 |
| RS485 |
4 |
| Автобус CAN |
2 |
| Автобус I2C |
2 |
| TTL/LVTTL (вход или выход) (3.3V или 5V) |
112 |
| 10/100 База-Т |
1 |
| Датчик грубого солнечного света, 0-4000uA |
12 |
| Дифференциальные аналоги 0-10V |
16 |
| Аналоговые входы (0-40V) |
8 |
| Аналоговые входы (0-10V) или входы AD590 или PRT/RTD/термисторные входы (примечание: входы имеют два канала на вход) |
200 |
| AD590 (возбуждение) Используйте 1 для 6 AD590 |
10 |
| SBC Процессор |
1 |
| TMR EEPROM (КБайт) |
128 |
| DDR с EDAC (МБ) |
512 |
| DDR4 с EDAC (Гбайт) |
4 |
| INTERNAL SOH |
VAR |
| NOR FLASH (Мбайт) |
256 |
| NAND FLASH (ГБайт) |
48 |
| Напряжение (+3.3V) (рег. невыключено) |
1 |
| Напряжение (+5V) (регулируемое, выключенное) |
5 |
| Напряжение (+15V) (регулируемое, выключенное) |
1 |
| Напряжение (-15V) (регулируемое выключение) |
1 |
| 2A LP Переключатель постановки/пожара |
12 |
| 2A LP Пожарный выключатель |
40 |
| 10A HP Переключатель постановки/пожара |
7 |
| 10A HP Пожарный выключатель |
7 |
| HP Пожарный выключатель (токовая защита) |
3 |
| 6A HP Пожарный выключатель |
4 |
| Драйверы H-моста |
4 |
| Драйверы шаговых двигателей 3-Phase |
4 |
| Строки солнечных батарей (5A/String) |
14 |
| Непереключаемая мощность |
2 |
| Текущая пропускная способность (А) |
72 |
| Режим Лазаря |
1 |
| Блокировка выходной мощности |
2 |
| Общая мощность нагрузки (Вт) |
2100 |
| Масса (кг): (Типичная) |
5.8 |
| Мощность устройства (Вт): (зависит от использования) |
12-40 |

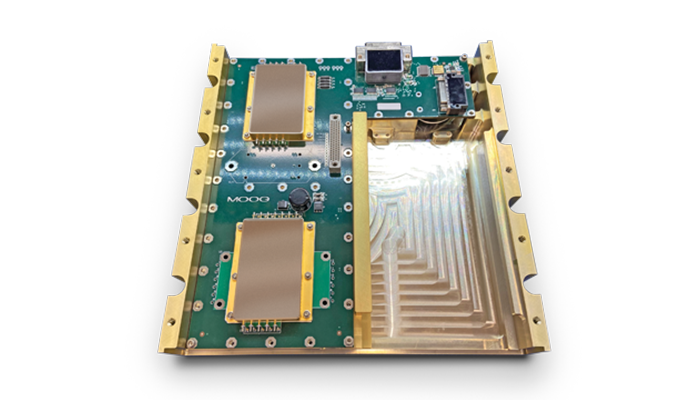

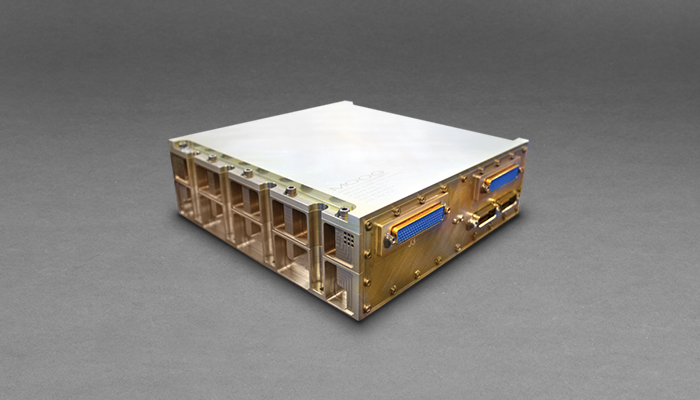

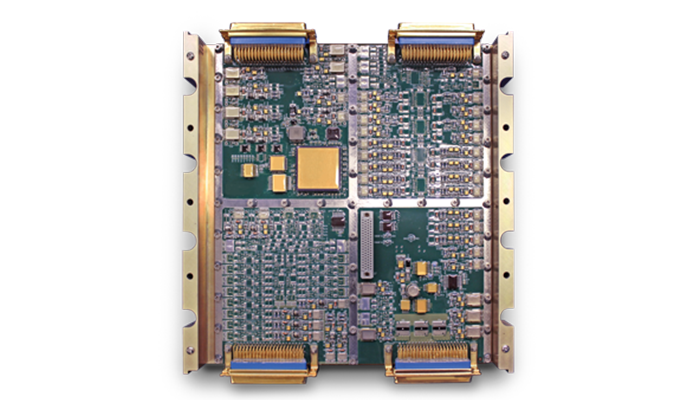

Main Avionics Controller
Main Avionics Controller — Контроллер космической авионики с аналоговыми входами 200, токовой пропускной способностью 72 A и общей мощностью нагрузки 2100 W. Он включает в себя блокировку выходной мощности 2, некоммутируемые выходы мощности 2, регулируемый выход 15V 1, регулируемый выход 1 +3.3V и регулируемые выходы 5 +5V.
Характеристики
