| Рабочее напряжение |
18 to 32 VDC |
|---|---|
| Масса |
6.0 lb nom |
| Тип двигателя |
24 VDC permanent magnet brush-type |
| Тип тормоза |
24 VDC permanent magnet static |
| Выходной вал |
Ball screw 0.2 inches / turn |
| Бесплатная игра |
0.012 inches (0.3 mm) with 50 lbf |
| Механический ход |
8.0 inches |
| Электрический ход |
7.75 inches |
| Нет тока нагрузки |
800 mA |
| Нет тока нагрузки с тормозом |
1.1 A |
| Скорость без нагрузки @ 28 VDC |
0.6 inches / sec |
| Номинальный ток |
5.75 A |
| Номинальный крутящий момент и скорость |
1 , 500 lbf (6 , 670 N) @ 0.26 inches / sec with a 10% duty cycle |
| Максимальная статическая нагрузка |
2 , 500 lbf (11 , 120 N) |
| Электрический командный интерфейс |
Isolated half duplex RS-4852 |
| Размер в (мм) |
15 x 4.27 x 1.9 (381 x 108.46 x 48.26) |
| Сила фунты |
1 , 500 Rated 2 , 500 Stall |
| Инсульт в |
7.75 |
| Вес фунты |
6.00 |
| Мощность постоянного тока |
28 |

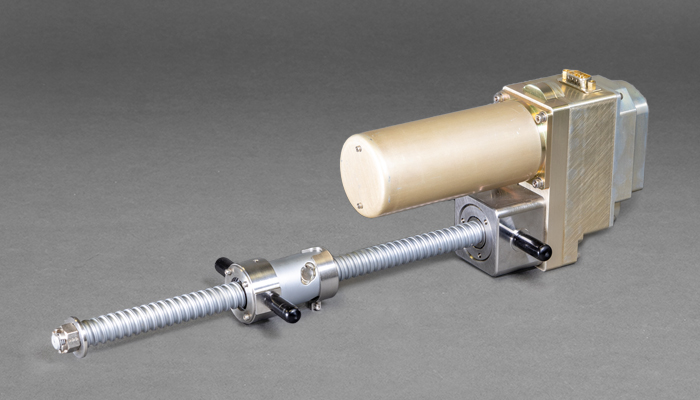

Model 290 Linear Servo Actuator
Model 290 Linear Servo Actuator — Линейный привод с щеточным двигателем с постоянными магнитами 24 VDC и статическим тормозом с постоянными магнитами 24 VDC. Электрический ход составляет 7.75 дюймов, механический ход — 8.0 дюймов, а рабочее напряжение — от 18 до 32 VDC.
Характеристики
