| СМИ |
Liquid Oxygen |
|---|---|
| Единица массы |
7.8 lbm |
| Размеры (Д Ш В) |
8.0” x 4.5” x 9.0” |
| MEOP |
100 psig |
| Давление срабатывания |
475 psig |
| Факторы безопасности |
Proof: 1.5x MEOP; Burst: 2.5x MEOP |
| Резюме |
1590 |
| Макс. расход при ∆P |
80 lbm/sec LO2 @ 0.1 psid |
| Внутренняя утечка |
5 SCIM GHe @ 35 psi at ambient temp. |
| Внешняя утечка |
0 bubbles GHe @ 270 psi at ambient temp. |
| Время ответа |
Open: < 100 msec; Close: < 200 msec |
| Рабочая температура |
-320°F – 160°F |
| Случайная вибрация |
20 Grms |
| Шок |
2000 G |
| Цикл жизни |
50 cycles |
| Смачиваемые материалы |
Aluminum , CRES , PTFE |
| Индикация положения |
N/A |

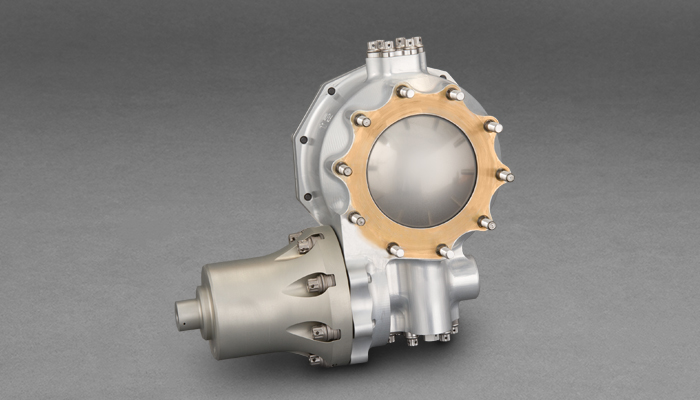

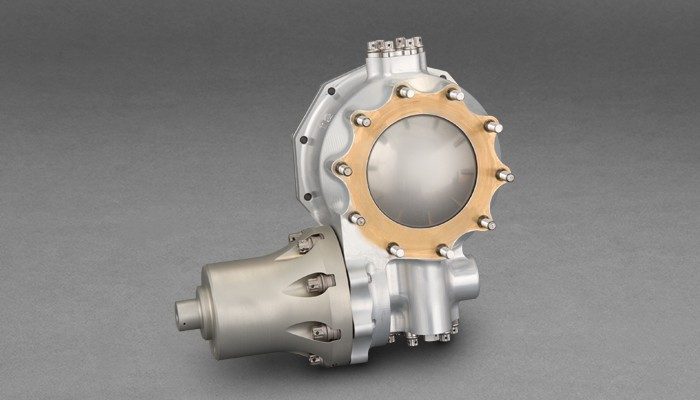

Model 50-799 3” LOx Isolation Valve
Model 50-799 3” LOx Isolation Valve — Криогенный шаровой кран с манометрическим давлением срабатывания 475 и максимальным расходом 80 фунт/с LO2 @ 0.1 при ∆P. Другие перечисленные значения включают рабочую температуру -320°F – 160°F, массу единицы в фунтах 7.8 и срок службы циклов 50.
Характеристики
