| СМИ |
Liquid Hydrogen |
|---|---|
| Единица массы |
12 lbm |
| Размеры (Д Ш В) |
7.4” x 5.2” x 12.0” |
| MEOP |
55 psig |
| Давление срабатывания |
600 psig |
| Факторы безопасности |
Proof: 1.5x MEOP; Burst: 2.5x MEOP |
| Определение расхода клапана |
C d A = 2.0 in 2 minimum |
| Макс. расход при ∆P |
.153 lbm/s LH2 @ -423°F , 55 psia , DP=0.1 psid @ Cv = 52.9) |
| Внутренняя утечка |
50 SCIM GHe |
| Внешняя утечка |
20 SCIM GHe |
| Время ответа |
Open: < 500 msec; Close: < 770 msec |
| Рабочая температура |
-423°F – 100°F |
| Рабочее напряжение |
N/A |
| Втягивание/выпадение |
N/A |
| Случайная вибрация |
16 Grms |
| Шок |
1000 G |
| Цикл жизни |
700 cycles |
| Материалы конструкции |
Aluminum , CRES , Vespel , PCTFE |

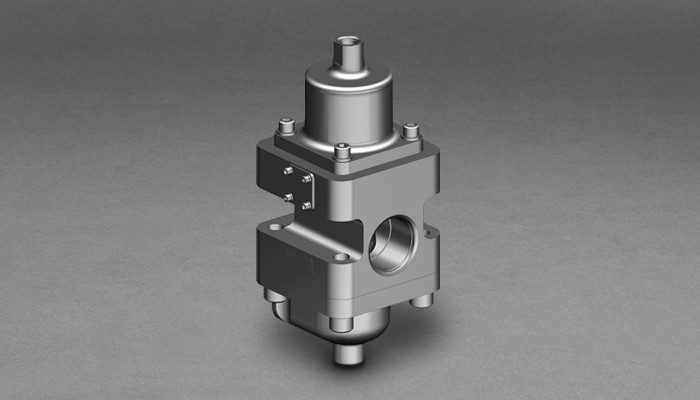

Model 50X1460 LH 2 Isolation Valve
Model 50X1460 LH 2 Isolation Valve — Криогенный тарельчатый клапан с манометрическим давлением срабатывания 600 и давлением срабатывания .153 фунт/с LH2 @ -423°F, 55 фунт на кв. 52.9) максимальный расход при ∆P. Дополнительные перечисленные значения включают C d A = 2.0 в минимуме 2, рабочую температуру -423°F – 100°F и срок службы циклов 700.
