| № Порты |
Copper : 3 (2 on 96-pin DIN , 1 on Front) Optical : 1 X SFP Port |
|---|---|
| Протокол |
SHDSL |
| Скорость передачи данных |
230.4 Kbaud max. |
| Расстояние |
Max 21 , 000 Feet / 6Km |
| Защита |
ESD , EMI , over-voltage , reverse voltage , overcurrent (no fuses) |
| Формат |
SIIS level 3 , 10/100 Base-T(X) |
| Изоляция |
1000 Vrms |
| Объединительная плата |
1 x 96-pin DIN 416612 |
| Передний |
1 x 9-pin Micro-D 1 x SFP (optical port) 1 X DSL |
| Потребление |
SIIS-Medium , 5.5 W typical (6 W max.) |
| Напряжение |
+20 to +28 VDC , regulated |
| Текущий |
0.2A (0.5 A max.) |
| Режимы работы |
Serial — Ethernet Gateway , CAN — Ethernet Gateway , IWIS PPP– IP gateway , MODBUS RTU — TCP Gateway |
| Ethernet-коммутатор |
Layer 2 , Broadcast storm protection , rate limiting , flow control , 802.1q VLAN , DHCP , 802.1p port Priority , port mirroring |
| Диагностика и настройка |
Modbus TCP , Telnet , LEDs |
| Резервирование |
Automatic |
| Обновление прошивки |
Fail safe remote firmware update |
| Размеры |
3U Eurocard , 160 mm x 100 mm x 4 HP |
| Монтаж |
Eurocard 3U rack or 4 x M3 hardware |
| Параметры |
Environmental Stress Screening , shock , vibration and thermal |
| Дизайн жизни |
> 20 years @ +40°C |
| MTBF |
> 200 , 000 hrs @ +40°C |
| Тестирование |
Factory Acceptance Test (FAT) at min. and max. temperature |
| Температура |
-20°C to +70°C (operation) -40°C to +85°C (storage) |
| Влажность |
5% to 85% RH , non-condensing |
| Вибрация |
5 g , per ISO13628-6 / API 17F |
| Шок |
30 g , per ISO 13628-6/ API 17F |
| Квалификация |
ISO 13628-6 Q1/ API 17F |

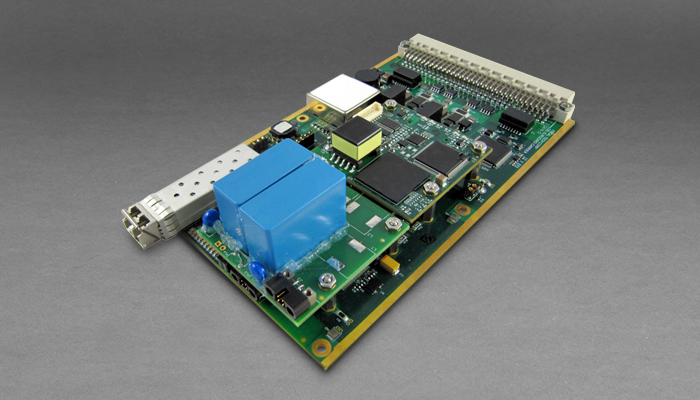

Model 922-DSL
Model 922-DSL — Скорость передачи данных: 230.4 Макс. Напряжение: от +20 до +28 VDC, регулируемое. Диагностика и настройка: Modbus TCP, Telnet, светодиоды. Расстояние: Макс. 21, 000 футов / 6Km.
