| Оптическое волокно |
1 or 2 singlemode (9/125 m) or multimode (50/125 μm) |
|---|---|
| Скорость передачи данных |
10.3125 Gbaud |
| Длина волны |
1270/1330 nm Bidi standard CWDM 1471 — 1611 nm , optional |
| Оптический бюджет |
6 dB , up to 20 dB optional |
| Напряжение питания |
+12.0 VDC +/- 10% , regulated |
| Мощность Ток |
0.71 A typical (0.85 A max.) |
| Защита |
Over voltage/under voltage , reverse polarity , 3 A time-delay fuse |
| Размеры |
90 x 96 mm [3.55 x 3.78 inches] |
| Масса |
< 100 g (0.26 lb) including SFP |
| Параметры |
Other qualification tests |
| светодиоды |
Power good , power fault , optical link , optical fault , video status |
| Последовательный порт PC |
Diagnostics through serial port 4 |
| Оптические разъемы |
1 or 2 LC (SFP) |
| Видео HD |
2 or 3 x MCX |
| Ethernet |
1 x 8-pin Harwin Datamate |
| Серийный |
4 x 6-pin Harwin Datamate |
| Власть |
4-pin Harwin Datamate |
| Температура |
-40°C to +71°C with airflow or other cooling (+85°C max. card temperature) |
| Влажность |
85% RH , non-condensing |
| Вибрация |
MIL-STD-810G: Method 514.6 , Procedure I , Category 20-b |
| Шок |
MIL-STD-810G: Method 516.6 , Procedure I , 30 g , 11 ms , half sine |

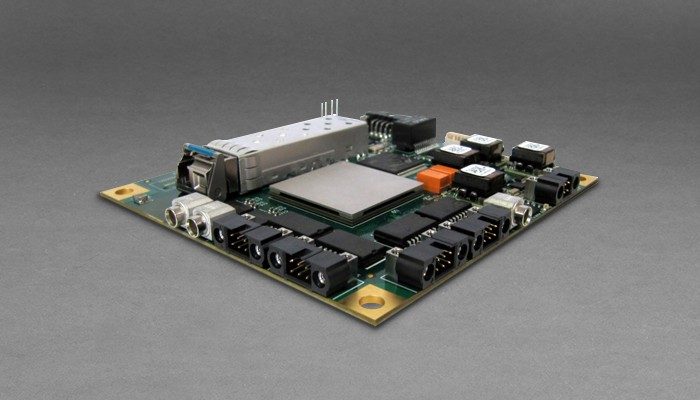

Model 924-HDE
Model 924-HDE — Скорость передачи данных составляет 10.3125 Гбод, с опциями оптического волокна 1 или 2 одномодовый (9/125 м) или многомодовый (50/125 мкм). Питание осуществляется через 4-pin Harwin Datamate, типичный 0.71 A (макс. 0.85 A) при +12.0 VDC +/- 10%, регулируемый.
