| Характеристики |
Specifications |
|---|---|
| Обзор |
2-4-channel reconfigurable space radiation hardened hypersonic actuation controller |
| Входная мощность |
28 VDC avionics power , 140-270 VDC motor power |
| Выходная мощность |
Designed for up to 12 , 000 watts per channel , custom power levels available |
| Коммуникации |
RS-422 and discrete digital safety/interlock interfaces |
| Ключевые особенности |
Qty 2 or qty 4 sine drive field oriented control or 6-step motor drive Qty 6 solenoid drivers for ACS thrusters Reprogrammable FPGA with external memory and tunable parameters Resolver commutation , LVDT feedback interfaces Resizable power stages available Space radiation hardened logic/ACS electronics for operation through exo-atmospheric flight |
| Дополнительные функции |
4x differential additional analog telemetry (pressure , temperature) 2x squib fire drivers (for battery initiation , pyro initiators , etc.) 2x additional solenoid drivers (brake drive , pin-pullers , etc.) Up to 6x additional RTD interfaces |
| Марка деталей EEE |
Control/ACS electronics: space radiation hardened Power electronics: Commercial aerospace grade , PEMS/automotive (AEC-Q-200/100) , powered off during exoatmospheric flight |
| Устойчивость к радиации |
N/A , technical insertion ➝ version 2.0 & 3.0 |
| EMI/EMC |
MIL-STD-461 compliant |
| Термики |
40 ˚C to +70 ˚C baseplate |
| Физические свойства |
2-channel variant: 9.5” x 6.5” x 3.8” , 10.0 lb |
| Производство |
IPC-6010 class 3 , J-STD-001 |

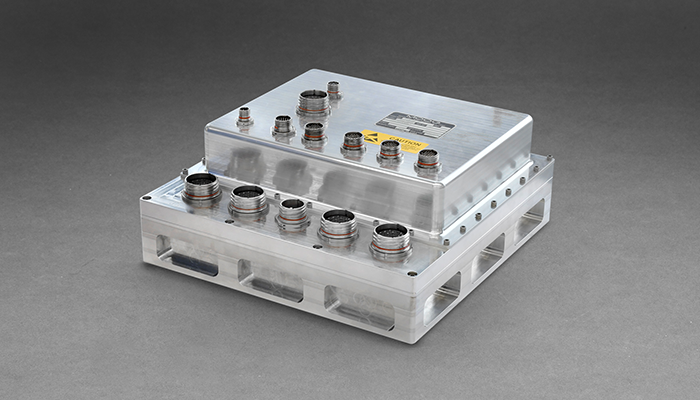

Multi-Effector Controller
Multi-Effector Controller — Реконфигурируемый гиперзвуковой исполнительный контроллер 2-4-channel, устойчивый к космическому излучению, с силовыми входами мощности авионики 28 VDC и мощности двигателя 140-270 VDC. В нем перечислены ватты 12, 000 на канал, RS-422 и дискретные цифровые интерфейсы безопасности/блокировки, совместимый с MIL-STD-461 EMI/EMC и дополнительные интерфейсы RTD, интерфейсы телеметрии, пиропатрона и соленоида.
