| Материалы конструкции |
Stainless Steel , Aluminum flight plate |
|---|---|
| Рабочее давление / MEOP |
2.4-2.8 / 3.45 bar (35-40 / 50 psia); 186 bar (2700 psia) capable |
| Испытательное давление |
10.3 bar (150 psia); 279 bar (4050 psia) capable |
| Давление разрыва |
13.8 bar (200 psia); 465 bar (6750 psia) capable |
| Внешняя утечка |
< 1e-6 scc/s , GHe @ MEOP |
| Напряжение питания |
28 Vdc opening , 10 Vdc holding – FCV , 28 Vdc – LV , 6-11 Vdc – PFCV |
| Внутренняя утечка |
< 8.3e-4 scc/s GHe @ MEOP |
| Поток |
3– 23 mg/sec GXe. |
| Коэффициент разделения потока |
C:A = 5% (LV closed) or 9% (LV open) anode and cathode flow split ratios can be altered with orifice modifications as required to meet specific requirements. |
| Жидкости |
GXe , GAr , GHe , GN2 |
| Температурный диапазон(ы) |
Operating: -34 to 110°C (-29 to 230°F) Non-Operating: -34 to 110°C (-29 to 230°F) |
| Фильтрация |
25 micron absolute FCV and PFCV 7 micron absolute LV |
| Синусоидальная вибрация |
Up to 13g |
| Случайная вибрация |
19.2 grms in plane , 24.2 grms out of plane |
| Шок |
Up to 2600g @ 1100 Hz |
| Масса |
< 2.2 lbm (<974 g) |
| Наследство |
AEHF , Psyche , PPE , D2S2 |

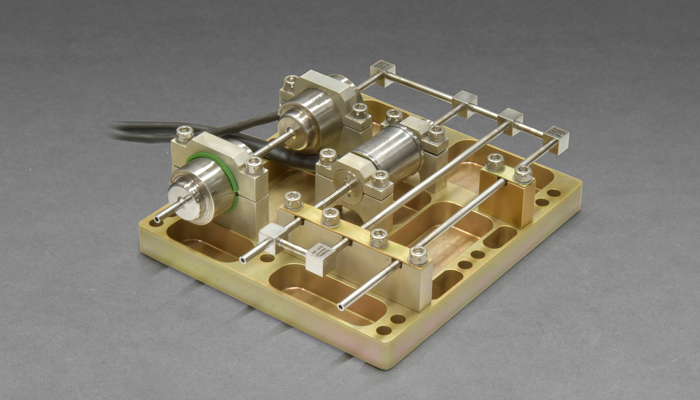

Xenon Flow Controller (XFC)
Xenon Flow Controller (XFC) — Расход: 3– 23 мг/сек GXe. Разрывное давление: 13.8 бар (200 фунт/кв. дюйм); 465 бар (6750 psia). Диапазон(ы) температур: Рабочий: от -34 до 110°C (от -29 до 230°F) Нерабочий режим: от -34 до 110°C (от -29 до 230°F).
Характеристики
