| Пиковый крутящий момент, Т П |
7.4 oz-in |
|---|---|
| Константа двигателя, К М |
2.73 oz-in / √W |
| Количество полюсов |
10 |
| Количество фаз |
1“Y” |
| Масса |
3.3 oz (nom) |
| Инерция двигателя, Дж М |
2.90E-04 oz-in-s2 |
| Момент трения, Т F |
0.30 oz-in |
| Электрическая постоянная времени, T E |
0.27 ms |
| Механическая постоянная времени, T M |
5.52 ms |
| Повышение температуры, TPR’ |
14.4 °C / W |
| Интегральное устройство обратной связи |
No |
| Чувствительность к крутящему моменту, К Т |
49.0 oz-in/amp ± 10% |
| Назад EMF, K E |
0.346 V per rad/s ± 10% |
| Терминальное сопротивление, R M |
323 ohms ± 10% |
| Терминальная индуктивность, L M |
88 mH ± 30% |
| Напряжение, остановленное при пиковом крутящем моменте, В П |
48.5 volts |
| Ампер при пиковом крутящем моменте, I P |
0.15 amps |
DB-2480-A-1ES
DB-2480-A-1ES — Бесщеточный моментный двигатель DC с прямым приводом и максимальным крутящим моментом, T P 7.4 (унция-дюйм) и массой 3.3 (унция). Сила тока при пиковом крутящем моменте, I P — это амперы 0.15, а встроенное устройство обратной связи — напряжение №, остановлено при пиковом крутящем моменте, V P — 48.5 вольт.
Похожие товары

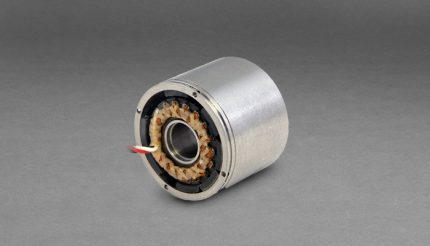

DB-1500-G-4
DB-1500-G-4 — Бесщеточный моментный двигатель DC с прямым приводом и максимальным крутящим моментом, T P 53 (унция-дюйм) и массой 7 (унция). Сила тока при пиковом крутящем моменте, IP — амперы 4.46, а встроенное устройство обратной связи — «Нет». Напряжение при остановке при пиковом крутящем моменте, V P, составляет 16.1 вольт.
DB-1840-K-1ES
DB-1840-K-1ES — Бесщеточный моментный двигатель DC с прямым приводом и максимальным крутящим моментом, T P 243.9 (унция-дюйм) и массой 14 (унция). Усилитель при пиковом крутящем моменте, IP — усилители 31.4, а встроенное устройство обратной связи — Холла. Напряжение при остановке при пиковом крутящем моменте, V P, составляет 13.5 вольт.
DB-1890-A-1S
DB-1890-A-1S — Бесщеточный моментный двигатель DC с прямым приводом и максимальным крутящим моментом, T P 45 (унция-дюйм) и массой 1.8 (унция). Сила тока при пиковом крутящем моменте, I P — это амперы 11.6, а встроенное устройство обратной связи — напряжение №, остановлено при пиковом крутящем моменте, V P — 27.8 вольт.
DB-3000 Matrix™ Series Frameless Brushless DC Torque Motors
DB-3000 Matrix™ Series Frameless Brushless DC Torque Motors — Безрамные бесщеточные моментные двигатели DC серии DB-3000 Matrix™ с 10.0 A с максимальным крутящим моментом. Пиковый крутящий момент составляет 151 - 1, 214 (1.06 - 8.57), с чувствительностью к крутящему моменту 15.1 - 121 (.11 - .85), длина стека 0.25 – 2.0 (6.35 – 50.8), вес 8.5 – 41 (.24 – 1.16) и ID или 1.250 (31.75).
DB-4000 Matrix™ Series Frameless Brushless DC Torque Motors
DB-4000 Matrix™ Series Frameless Brushless DC Torque Motors — Безрамные бесщеточные моментные двигатели DC серии DB-4000 Matrix™ с 30.1 A с максимальным крутящим моментом. Пиковый крутящий момент составляет 2, 000 - 5, 000 (14 - 35), с чувствительностью к крутящему моменту 66.5 - 166.1. (.47 - 1.16), постоянная двигателя 67.2 - 129.7 (.47 - .91), длина стека 2.0 - 5.0 (50.8) - 127.0) и ID из 0.440 (11.18).
DB-8000 Matrix™ Series Frameless Brushless DC Torque Motors
DB-8000 Matrix™ Series Frameless Brushless DC Torque Motors — Безрамные бесщеточные моментные двигатели DC серии DB-8000 Matrix™ с 14.6 A с максимальным крутящим моментом. Пиковый крутящий момент составляет 18.8 - 96.1, чувствительность к крутящему моменту 1.30 - 6.63 фунт-фут/ампер, длина стека 0.5 - 2.5 (12.7 - 63.5), вес 5.2 - 20.5 и ID 5.0 (127.00).

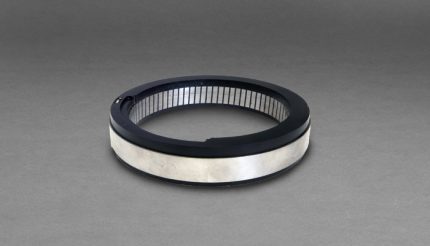

DB-9000 Matrix™ Series Frameless Brushless DC Torque Motors
