| Пиковый крутящий момент, Т П |
230 oz-in |
|---|---|
| Константа двигателя, К М |
13.9 oz-in / √W |
| Количество полюсов |
16 |
| Количество фаз |
3“Y” |
| Масса |
8 oz (nom) |
| Инерция двигателя, Дж М |
5.00E-03 oz-in-s2 |
| Момент трения, Т F |
4.0 oz-in |
| Электрическая постоянная времени, T E |
0.17 ms |
| Механическая постоянная времени, T M |
3.65 ms |
| Повышение температуры, TPR’ |
5.5 °C / W |
| Интегральное устройство обратной связи |
No |
| Чувствительность к крутящему моменту, К Т |
19.2 oz-in/amp ± 10% |
| Назад EMF, K E |
0.136 V per rad/s ± 10% |
| Терминальное сопротивление, R M |
1.90 ohms ± 10% |
| Терминальная индуктивность, L M |
0.32 mH ± 30% |
| Напряжение, остановленное при пиковом крутящем моменте, В П |
22.8 volts |
| Ампер при пиковом крутящем моменте, I P |
12.0 amps |
DB-2180-A-1S
DB-2180-A-1S — Бесщеточный моментный двигатель DC с прямым приводом и максимальным крутящим моментом, T P 230 (унция-дюйм) и массой 8 (унция). Сила тока при пиковом крутящем моменте, I P — это амперы 12.0, а встроенное устройство обратной связи — напряжение №, остановлено при пиковом крутящем моменте, V P — 22.8 вольт.
Похожие товары
DB-1250-A-1
DB-1250-A-1 — Бесщеточный моментный двигатель DC с прямым приводом и максимальным крутящим моментом, T P 1.4 (унция-дюйм) и массой 1 (унция). Сила тока при пиковом крутящем моменте, IP — амперы 0.20, а встроенное устройство обратной связи — «Нет». Напряжение при остановке при пиковом крутящем моменте, V P, составляет 8 вольт.
DB-12600-A-1ESC
DB-12600-A-1ESC — Бесщеточный моментный двигатель DC с прямым приводом для аэрокосмической и оборонной промышленности. Ключевые значения включают пиковый крутящий момент 21248, ток 8.0 при пиковом крутящем моменте, напряжение 60 при остановке при пиковом крутящем моменте, вес 528 в унции (номинальный) и отсутствие встроенного устройства обратной связи.
DB-14540 Matrix™ Series Frameless Brushless DC Torque Motors
DB-14540 Matrix™ Series Frameless Brushless DC Torque Motors — Безрамные бесщеточные моментные двигатели DC серии DB-14540 Matrix™ с 34.0 A с максимальным крутящим моментом. Пиковый крутящий момент составляет 21, 674 - 108, 319 (151.72 - 758.23), с чувствительностью к крутящему моменту 639.0 - 3,149.0 (4.47 - 22.04), длина стека 0.5 - 2.5 (12.7 - 63.5), вес 171.0 - 720.0 (4.84 - 20.38) и ID из 11.46 (291.08).
DB-1500 Matrix™ Series Direct Drive Brushless DC Torque Motors
DB-1500 Matrix™ Series Direct Drive Brushless DC Torque Motors — Бесщеточный моментный двигатель DC с прямым приводом и усилителем 15.0 с максимальным крутящим моментом. Пиковый крутящий момент составляет 21 - 212 (.15 - 1.48) унций на дюйм (Нм), при длине пакета 0.25 - 2.5 (6.35 - 63.5) и ID 0.250 (6.35).
DB-4000 Matrix™ Series Frameless Brushless DC Torque Motors
DB-4000 Matrix™ Series Frameless Brushless DC Torque Motors — Безрамные бесщеточные моментные двигатели DC серии DB-4000 Matrix™ с 30.1 A с максимальным крутящим моментом. Пиковый крутящий момент составляет 2, 000 - 5, 000 (14 - 35), с чувствительностью к крутящему моменту 66.5 - 166.1. (.47 - 1.16), постоянная двигателя 67.2 - 129.7 (.47 - .91), длина стека 2.0 - 5.0 (50.8) - 127.0) и ID из 0.440 (11.18).

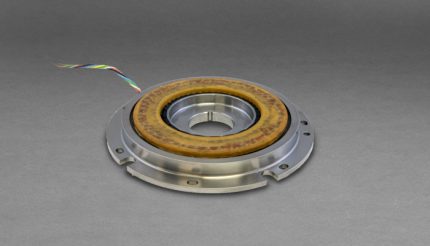

DB-4530-A-1ES
